荷載及其組合
金屬拱形波紋屋蓋在設計和實際使用過程中,所受的荷載主要有以下幾類:
()l恒荷載包括屋蓋結構自重、保溫層和防火層自重、吊頂自重、采光帶(窗)、通風帽等設備重量,燈具、管道等懸掛物重量;后兩者可能是集中荷載,應盡可能沿屋蓋跨度對稱布置。材料自重標準值應按《建筑結構荷載規范》GBgJ一87采用;各種設備和懸掛物重量按實際情況取值。
(2)豎向活荷載包括積雪荷載、均布活荷載和積灰荷載,其中活荷載按不上人輕屋面考慮,取水平投影面屋面均布活荷載標準值為.03Nk/mZ,并不于雪荷載同時考慮,設計中時只取兩者中的較大者:雪荷載和積灰荷載按照GBgJ一87采用,積灰荷載應與活荷載或雪荷載中的較大者同時考慮。
(3)風荷載屋蓋在迎風的14/弧面上受風壓力,背風的3/4弧面上受風吸力。垂直于屋蓋表面的風荷載標準值按照GBJg一87采用。
(4)特殊荷載主要有支座位移和溫度變化。屋蓋設計時要考慮支座的相對水平位移,應控制支座相對水平位移不大于屋蓋跨度的1/500,也可將此允許位移作為屋蓋結構的一種作用而簡化計算。溫度主要考慮屋蓋安裝時與使用時的最大環境溫差對結構內力和變形的影響。因為屋蓋很薄,故按全截面均勻分布考慮;另外由于屋蓋屬于柔性體系,也可忽略溫度對屋蓋的效應影響。
在進行屋蓋結構設計時,應主要考慮下列幾種荷載效應組合:
(l)恒荷載+風荷載+特殊荷載;
(2)恒荷載+風荷載+全跨豎向活荷載+特殊荷載;
③恒荷載+風荷載+半跨豎向活荷載(作用在風壓力區)+特殊荷載;
4()恒荷載+全跨豎向活荷載+特殊荷載:
5()其他特殊情況下的組合。
其中第(3)種組合有可能引起屋蓋結構在非對稱變形下的整體失穩,常常是最不利的、危險的荷載組合,應著重考慮和驗算。

2屋蓋承載力計算與矢跨比、鋼板厚度的選擇
影響金屬拱形波紋屋蓋承載能力的因素主要有跨度、矢跨比、板型、鋼板材質和鋼板厚度五個方面12·3·41。因為屋蓋形式采用定性化機組批量生產,其截面形式和尺寸一般是確定的。從目前國內市場通行的截面形式而言,基本上有U形和V形兩種,截面尺寸基本一致,差異很小。所采用的鋼板幾乎都是上海寶山鋼鐵廠生產的TSTE28和TSTE34熱鍍鋅彩色鋼板,鋼板材質比較穩定可靠。因而對于一定截面形式和材質的金屬拱形波紋屋蓋來講,影響其承載能力的主要因素就只有跨度S、矢跨比右和鋼板厚度6了。
2.1矢跨比右選擇
屋蓋結構承載能力和矢跨比與結構穩定性的關系,我們經過分析計算認為:在金屬拱形波紋屋蓋的設計中,對于矢跨比的選擇應當遠離結構的跳躍失穩點(=1/10~1/9)。對于實際工程來說,較為合理的矢跨比為=1/6一l/3,工程設計中建議采用右=1/5一l/4。
2.2設計表達式
該屋蓋結構應按照《建筑結構設計統一標準》GBJ86,采用概率極限狀態法的分項系數表達式進行設計。

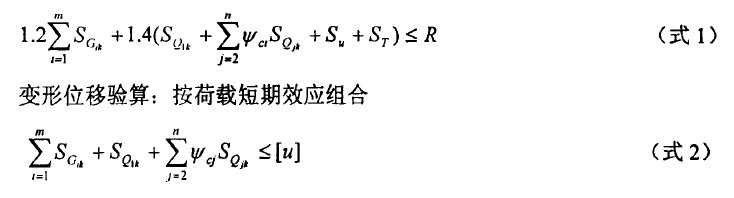

強度和穩定計算:按荷載效應基本組合
2.3屋蓋的整體穩定性、承載能力計算和鋼板厚度的確定
分析和足尺模型試驗結果表明該屋蓋結構的極限承載能力`由其整體穩定性控制。cr可采用下式計算,.23屋蓋的局部穩定性驗算對金屬拱形波紋屋蓋局部穩定性的驗算,要考慮到波紋的影響,可采用式4進行驗算。因為肋高和整體半徑關系的改變將導致波紋深度的變化.我們必須按照波紋深度的不同,對鋼板厚度進行等效,等效后的鋼板厚度由式4`得出。式4符合現行有關規范的規定,并于金屬拱形波紋屋蓋現存產品的實際狀況基本吻合.在金屬拱形波紋屋蓋的足尺模型試驗中,我們發現,除了有明顯初始缺陷者以外,各種試驗均未出現局部結構失穩而導致結構失效的現象,都表現為明顯的整體失穩,這是由于波紋對肋板加勁作用的結果。因此,我們可以得出結論,金屬拱形波紋屋蓋的承載能力是由其整體穩定性所決定的。
