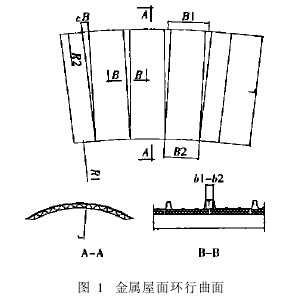

曲面壓型板首先要根據曲面半徑的要求來調整成型機械的沖模深度和沖壓的間距,經過一系列的加工、校正,最終滿足設計所需要的曲面。如果是單向曲面,目前國內一般的設備和生產技術均可以加工;如果是雙向曲面,國內只有少數進口設備可以加工。如圖1所示,柱面環形屋面,不僅徑向要壓曲,而且在環向壓型板有效寬度要有變化。因此加工難度和成本都比較大。首先,要將平板下成楔形板,由于環向半徑R1和R2之間差距較大,所以板內、外側寬各為B1、B2。在板壓制成型的過程中,要不斷地調整波距,如果環向曲面是變化的,同時還要調整曲面半徑r。這樣,完全按照設計要求加工成型后,現場就可以象普通壓型板一樣施工了。但是,加工過程比較復雜,很難保證加工精度和表面質量。目前,這種方法應用實例很少。
